替代傳統治具的視覺定位打標方案：高精度與靈活性的革新

在現代制造業中，打標工藝廣泛應用于產品標識、追溯和質量管理。傳統打標方案通常依賴機械治具（夾具）固定工件，通過預設坐標進行打標。然而，隨著多品種、小批量生產需求的增長，傳統治具的局限性日益凸顯：治具設計制作周期長、成本高，且缺乏靈活性，難以適應工件尺寸或位置的變化。為此，基于機器視覺的定位打標方案應運而生，成為替代傳統治具的高效解決方案。該方案通過視覺系統實時識別工件位置，引導打標設備精準作業，顯著提升了生產的智能化水平和適應性。

一、視覺定位打標方案的核心原理

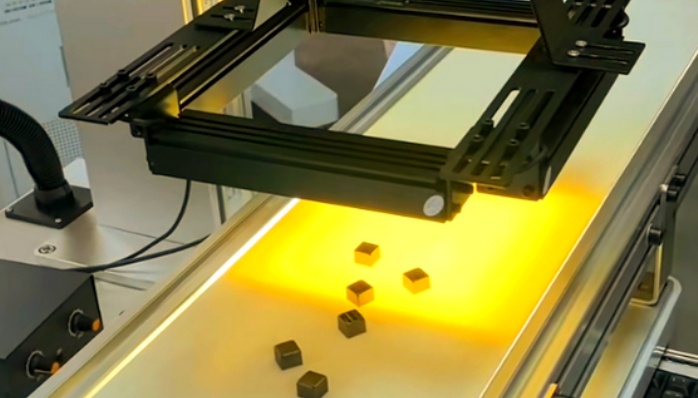

視覺定位打標系統主要由三部分組成：圖像采集單元、處理控制單元和執行打標單元。其工作流程如下：首先，工業相機（如CCD或CMOS傳感器）對傳送帶或工作臺上的工件進行圖像采集；接著，圖像處理軟件（基于算法如邊緣檢測、模板匹配或深度學習）提取工件的關鍵特征（如輪廓、孔位或標識點），并計算其相對于打標頭的精確位置和角度偏差；最后，控制系統將校正后的坐標數據發送給打標設備（如激光打標機或噴碼機），完成動態定位打標。整個過程無需物理治具固定，僅需在軟件中預設工件的理論模型，即可實現“所見即所打”的精準操作。

二、與傳統治具方案的對比優勢

1. 提升靈活性與效率：傳統治具需針對不同工件定制，換型時調整耗時，而視覺系統僅需更新軟件參數即可適配新工件，大幅縮短生產準備時間。例如，在汽車零部件行業，同一生產線需處理多種型號的零件，視覺方案可快速切換打標程序，避免治具更換導致的停機損失。

2. 降低成本與復雜度：治具的設計、加工和維護成本較高，尤其對于復雜形狀工件。視覺方案減少了物理治具的投入，同時降低了倉儲和管理負擔。此外，它能夠補償工件的擺放誤差，減少因定位不準導致的廢品率，從而節約材料成本。

3. 實現高精度與可靠性：傳統治具易受磨損或變形影響，精度隨使用時間下降。視覺系統通過實時圖像反饋，可自動校正位置偏差，打標精度通?？蛇_±0.1mm甚至更高，適用于精密電子元件或醫療器械等高標準行業。

4. 增強可追溯性：視覺系統可與MES（制造執行系統）集成，在打標前驗證工件身份（如讀取二維碼），確保標識內容與產品匹配，進一步提升質量管控水平。

三、應用場景與實施要點

視覺定位打標方案已廣泛應用于汽車、電子、家電等行業。例如，在電子芯片打標中，芯片在托盤上可能存在微小偏移，視覺系統能精準定位每個芯片的表面，確保標識清晰可讀；在金屬加工中，它可應對熱變形或加工誤差帶來的位置變化。實施時需注意以下要點：

- 硬件選型：根據工件特性選擇適當分辨率的相機和照明方案（如背光或側光），以增強圖像對比度。

- 軟件算法優化：針對復雜環境（如反光或遮擋），需采用魯棒性強的算法，并結合標定技術消除光學畸變。

- 系統集成：確保視覺系統與打標設備、傳送機構協同工作，通過PLC（可編程邏輯控制器）實現自動化流程。

四、總結

視覺定位打標方案通過“軟替代”突破了傳統治具的物理約束，體現了工業4.0下智能化制造的核心理念。它不僅提升了生產效率和靈活性，還降低了長期成本，為多品種、定制化生產提供了關鍵技術支撐。隨著視覺算法和硬件技術的進步，這一方案將在更多領域取代傳統方法，推動制造業向數字化、自適應方向持續演進。
