小幅面激光切割機防振設計改造案例

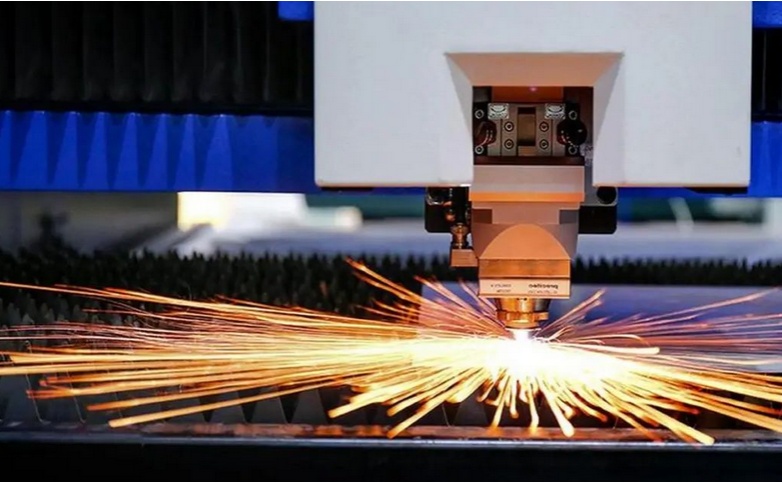

小幅面激光切割機作為現代精密制造領域的關鍵設備，廣泛應用于電子元件、醫療器械、珠寶加工等高精度行業。其工作范圍通常在較小尺寸內（如300mm×300mm以內），要求極高的切割精度和穩定性。然而，在實際應用中，振動問題往往成為影響設備性能的主要因素。振動不僅會導致切割邊緣粗糙、尺寸偏差，還會加速設備磨損，縮短使用壽命。因此，防振設計改造成為提升小幅面激光切割機性能的重要環節。

本文將通過一個實際案例，詳細分析小幅面激光切割機的防振設計改造過程，展示如何通過科學方法解決振動問題，提升設備可靠性和加工質量。

背景：振動對小幅面激光切割機的影響

小幅面激光切割機通常采用高功率激光束進行精細切割，其工作原理依賴于精密的機械傳動和光學系統。振動主要來源于內部和外部因素：內部包括電機運轉、傳動部件的不平衡以及激光頭的快速移動；外部則包括地面振動、環境噪聲等。這些振動會干擾激光焦點位置，導致切割路徑偏移，進而影響產品合格率。據統計，在未采取防振措施的情況下，振動可使切割精度下降10%-30%，同時增加設備故障率。因此，針對小幅面激光切割機的防振改造，不僅關乎生產效率，還直接關系到企業的成本控制和競爭力。

案例描述：某電子廠小幅面激光切割機防振改造

問題識別

本案例涉及一家電子制造企業，其使用的小幅面激光切割機（型號：LaserCutMini-200，工作面積200mm×200mm）在長期運行中出現明顯的精度下降和異常噪音。經檢測，設備在高速切割時，振動幅度達到0.1mm以上，遠超允許的0.02mm標準。這導致切割的電路板邊緣出現毛刺，產品不良率上升至15%。初步分析表明，振動主要源于設備底座剛性不足、傳動系統不平衡以及外部環境干擾。此外，設備安裝在地面薄弱區域，加劇了振動傳遞。

改造方案

針對上述問題，技術團隊制定了一套綜合防振設計改造方案，主要包括以下措施：

1.結構優化：增強設備底座和框架的剛性，采用高強度鋁合金材料替換原有結構，減少共振點。同時，在關鍵連接處添加阻尼材料，以吸收高頻振動。

2.隔振系統安裝：在設備底部加裝被動隔振器（如橡膠減振墊和空氣彈簧），隔離地面振動。針對內部振動源，對傳動系統進行動平衡校正，并改用柔性聯軸器，降低電機啟停時的沖擊。

3.主動控制技術：引入微型加速度傳感器和反饋控制系統，實時監測振動數據，并通過調整激光頭移動參數進行補償，實現主動減振。

4.環境改善：將設備遷移至獨立基礎臺座，并在地面鋪設減振層，減少外部干擾。

該方案注重成本效益，總改造預算控制在設備原值的10%以內，預計可將振動幅度降低至0.01mm以下。

實施過程

改造過程歷時兩周，分階段進行：首先，拆卸原有設備，對底座和框架進行加固和材料更換；其次，安裝隔振系統和傳感器，并進行校準；最后，進行系統集成和測試。實施中，團隊采用模擬軟件預先分析振動模式，確保改造方案的有效性。關鍵挑戰包括確保隔振器與設備兼容，以及避免改造對光學系統造成影響。通過多次調試，最終實現了平穩過渡，未影響生產計劃。

結果與效益

改造后，設備振動幅度顯著降低至0.008mm，切割精度提升至99.5%以上，產品不良率降至2%以內。同時，設備運行噪音減少50%，使用壽命預計延長3-5年。企業反饋，改造投資在半年內通過減少?gòu)U品和維護成本收回。本案例證明，針對小幅面激光切割機的防振設計改造，不僅能解決具體問題，還能帶來長期經濟效益。

常見問題解答（FAQ）

1.什么是小幅面激光切割機？它主要應用在哪些領域？

小幅面激光切割機是指工作面積較小（通常小于500mm×500mm）的激光切割設備，適用于高精度、小尺寸材料的加工。它廣泛應用于電子行業（如PCB板切割）、醫療器械（如支架制造）、珠寶加工和科研實驗等領域，以其高效率和精度著稱。

2.為什么振動對激光切割機有如此大的影響？

振動會導致激光焦點位置偏移，影響切割路徑的準確性，從而產生毛刺、尺寸誤差等問題。長期振動還會加速機械部件磨損，降低設備穩定性和壽命。對于小幅面設備，由于加工尺寸小，即使微小振動也可能造成顯著質量下降。

3.在防振改造中，常見的措施有哪些？成本如何？

常見措施包括結構加固、安裝隔振器（如減振墊或空氣彈簧）、使用主動控制系統以及改善安裝環境。成本因設備規模和措施復雜度而異，一般占設備原值的5%-15%。例如，本案例中改造費用約為2萬元，但通過提升效率和減少浪費，投資回收期短。

4.防振改造后，如何維護設備以保持效果？

改造后，需定期檢查隔振器磨損情況、清潔傳感器，并進行動態平衡校準。建議每季度進行一次全面維護，避免超負荷運行。同時，保持環境穩定，如避免設備附近有強振動源，可延長防振效果。

5.如果企業預算有限，能否分階段進行防振改造？

是的，分階段改造是可行方案。例如，先實施成本較低的隔振器安裝和環境改善，再逐步升級主動控制系統。這可以分散投資壓力，同時逐步提升設備性能。建議咨詢專業團隊，根據具體問題制定優先級計劃。

結論

本案例展示了小幅面激光切割機防振設計改造的實際應用，通過綜合措施有效解決了振動問題，提升了設備精度和可靠性。這不僅強調了防振設計在精密制造中的重要性，還為類似企業提供了可借鑒的經驗。未來，隨著傳感器和智能控制技術的發展，防振改造將更加高效和定制化，助力制造業向高質量方向發展。企業應重視設備振動管理，以應對日益激烈的市場競爭。
