小幅面激光切割機自動化生產線方案詳解

在當今制造業追求高效率、高精度和低成本的大背景下，傳統的人工上下料、單機操作的激光切割模式已難以滿足批量化和柔性化生產的需求。針對鈑金加工、3C電子、醫療器械、精密器械等涉及大量小型金屬或非金屬零件切割的行業，小幅面激光切割機自動化生產線應運而生，成為企業實現“機器換人”、邁向“工業4.0”的關鍵一步。

一、什么是小幅面激光切割機自動化生產線？

顧名思義，該方案是以一臺或多臺工作幅面較小（通常在1500mm×3000mm以下）的激光切割機為核心，集成自動化上下料系統、物料存儲與調度系統、智能控制系統以及成品分揀與收集系統，形成的一個連續、高效、無人化操作的智能生產單元。它專為加工尺寸不大但批量大、品種多的零件而設計，實現了從板材上料、定位、切割、到下料、分揀的全流程自動化。

二、自動化生產線的核心構成

一套完整的小幅面激光切割自動化生產線主要由以下幾大模塊組成：

1.自動化上下料系統

這是生產線的“手臂”，負責替代人工進行板材的搬運。通常包括：

料庫/料塔：用于存儲多層待加工的原始板材，容量可根據需求定制，從幾層到幾十層不等。

上料裝置：通常為吸盤式或叉臂式機械手，負責從料庫中精準抓取單張板材，并將其放置到激光切割機的工作臺上。

下料裝置：切割完成后，同樣由機械手將切割后的骨架（廢料）和零件（成品）從工作臺上取下。

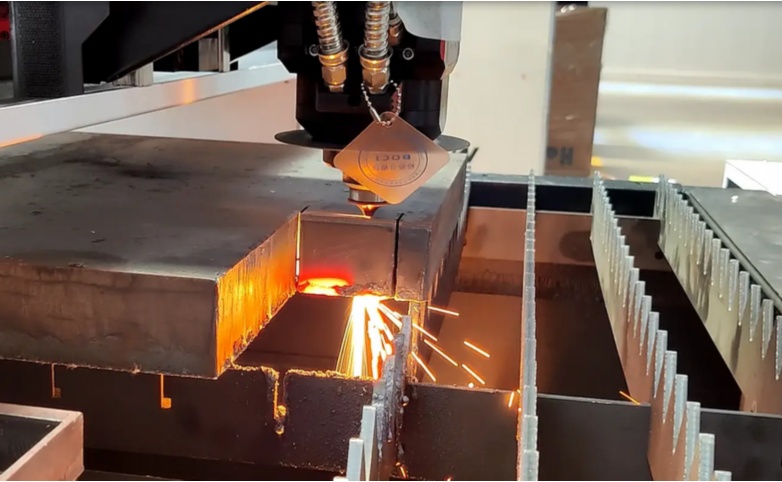

2.激光切割主機

作為生產線的“心臟”，小幅面激光切割機通常具備以下特點：

高精度與高速度：采用精密的直線電機或伺服電機驅動，定位精度可達±0.03mm/m，加速度超過2G，確保微小零件的切割輪廓精準、效率極高。

高性能激光器：根據材料（碳鋼、不銹鋼、鋁合金、銅等）可選配光纖激光器，功率范圍從500W至3000W，兼顧切割能力與節能效果。

快速交換工作臺（可選）：部分高端方案會采用雙工作臺設計。當一個工作臺在切割時，另一個可同時進行上下料，實現切割與上下料時間完全重疊，理論生產效率提升近一倍。

3.智能控制系統

這是生產線的“大腦”，集成了PLC（可編程邏輯控制器）、CNC（數控系統）和MES（制造執行系統）模塊。

總控PLC：協調上下料機械手、料庫和激光主機之間的動作邏輯，確保整個流程無縫銜接。

CNC系統：負責解析加工代碼（如G代碼），控制激光頭的運動軌跡、激光功率、氣體開關等。

MES接口：可與工廠上層的MES系統對接，接收生產任務、上報設備狀態（OEE）、管理生產數據，實現數字化管理。

4.成品分揀與收集系統

這是提升生產線“智能化”水平的關鍵。切割后的板材上通常包含多個零件和網狀骨架，該系統能自動將其分離。

分揀方式：

振動落料/吹氣分揀：對于小零件，可通過工作臺下的振動或吹氣裝置，使零件與骨架分離，并落入下方的分類料箱中。

機器人視覺分揀：對于需要更精細分類的零件，可采用六軸機器人搭配視覺識別系統，機器人通過攝像頭識別零件位置，然后使用定制抓手將特定零件拾取并放入指定料盒，實現混料生產下的自動分揀。

三、典型工作流程

1.準備階段：操作員將整疊板材放入料庫，在控制系統中導入加工圖紙和排樣方案。

2.自動上料：系統指令上料機械手從料庫取料，通過定位裝置精確放置到激光切割機工作臺并自動夾緊。

3.自動切割：激光切割機按照預設程序進行高速精密切割。同時，如果配有雙工作臺，另一個工作臺已在同步進行下料和上料操作。

4.自動下料：切割完成，下料機械手將整個板材（含零件和骨架）取出。

5.自動分揀與收集：板材被運送至分揀工位，通過振動、吹氣或機器人將有效零件與廢料骨架分離，并分類收集。

6.循環生產：清空的工作臺立即進入下一輪上料流程，如此循環往復，實現24小時不間斷生產。

四、方案的核心優勢

極致提升效率：徹底消除人工上下料、定位、分揀的時間，設備利用率（OEE）可從30-40%提升至80%以上，實現“黑燈工廠”式的連續生產。

保證品質一致性：自動化流程避免了人為操作帶來的誤差、劃傷或定位不準，確保每一件產品的切割質量高度一致。

大幅降低人力成本：一條生產線僅需1名操作員負責巡檢、補充原料和管理系統，可替代3-5名一線工人，長期來看人力成本顯著下降。

優化生產管理：通過與MES系統集成，管理者可實時監控生產進度、設備狀態和物料消耗，實現生產過程的透明化和數據化決策。

提升安全性：將操作人員與激光設備、機械運動單元完全隔離，從根本上避免了人身傷害風險。

五、適用行業與前景

該方案特別適用于：

3C電子行業：手機中板、內部結構件、散熱片等。

鈑金機箱機柜行業：各種電器元件安裝板、面板、散熱孔板等。

醫療器械行業：手術器械、植入物模板、精密儀器部件等。

汽車零部件行業：傳感器支架、微電機殼件、濾清器部件等。

隨著激光技術、機器人技術和人工智能技術的不斷融合，未來的小幅面激光自動化生產線將更加智能、柔性。例如，通過AI視覺實現板材的自動識別與混規上料，通過大數據分析預測刀具（激光器）壽命并進行主動維護，最終構建成一個高度自治的智能生產單元。

FAQ（常見問題解答）

1.問：小幅面自動化生產線可以切割哪些材料？對材料厚度有要求嗎？

答：該生產線主要適用于金屬薄板切割，如碳鋼、不銹鋼、鋁合金、黃銅、紫銅等。對于非金屬材料，如亞克力、木板、塑料等也可加工，但需要根據材料特性選配不同型號的激光器（如CO2激光器）。材料厚度通常建議在0.5mm至12mm之間（視材料和激光器功率而定），最適合的厚度范圍是0.5mm至6mm的薄板，這也是小幅面加工最常見的領域。

2.問：自動化上下料系統如何適應不同尺寸和材質的板材？

答：現代自動化系統具備很高的柔性。首先，在控制系統中可以預設多種板材的尺寸、厚度和材質參數。上料機械手（如自適應吸盤組）可以根據板材尺寸自動調整抓取點位。對于不同材質（如鋁板容易反光，碳鋼是磁性），系統可通過調整吸附力（真空氣壓）或切換抓取方式（磁性吸盤需注意）來適應。操作員只需在系統中調用對應的加工程序和參數即可。

3.問：如果生產過程中出現板材切割不透或異常，系統如何應對？

答：先進的自動化生產線集成了多種傳感器和監控系統。例如：

電容調高器/激光調高器：實時監測切割頭與板材的距離，防止碰撞。

穿透檢測：在切割起始點檢測是否已完全切透，若未切透則報警或調整參數。

視覺監控（可選）：通過攝像頭監控切割熔池狀態，識別異常火花。

一旦系統檢測到異常，會立即暫停加工，并向中控系統發送報警信息，通知操作員前來處理，從而避免批量廢品的產生。

4.問：這種自動化生產線的投資回報周期一般是多長？

答：投資回報周期受企業原有產能、人工成本、設備使用率等多重因素影響，通常在1.5年到3年之間。對于原本夜班人力成本高、產品批量大、品種多的企業，回報周期會更短。計算時需綜合考慮：因效率提升帶來的產能增加收益、節省的人工成本、因品質提升減少的廢品損失、以及設備本身帶來的能耗和維護成本。

5.問：自動化分揀系統能處理所有切割后的零件嗎？對于非常微小或易變形的零件怎么辦？

答：分揀系統有其適用范圍。對于常規尺寸的零件，振動吹氣分揀效果很好。但對于直徑小于5mm或厚度低于0.5mm的極易變形、易丟失的微小型零件，標準分揀方式可能不適用。此時，解決方案包括：

微連接（Micro-joint）技術：在編程時，在零件與骨架之間預留微小的未切斷連接點，使零件在切割后仍附著在骨架上。在下料后，通過專門的二次加工臺（如機器人）通過輕微振動或敲擊使其脫落，避免零件在分揀過程中散落或變形。

定制化分揀方案：針對特定產品，設計專用的夾具和分揀流程，這通常在方案設計階段就需要與設備供應商深入溝通。
