CCD視覺定位+激光切割系統一體化改造案例

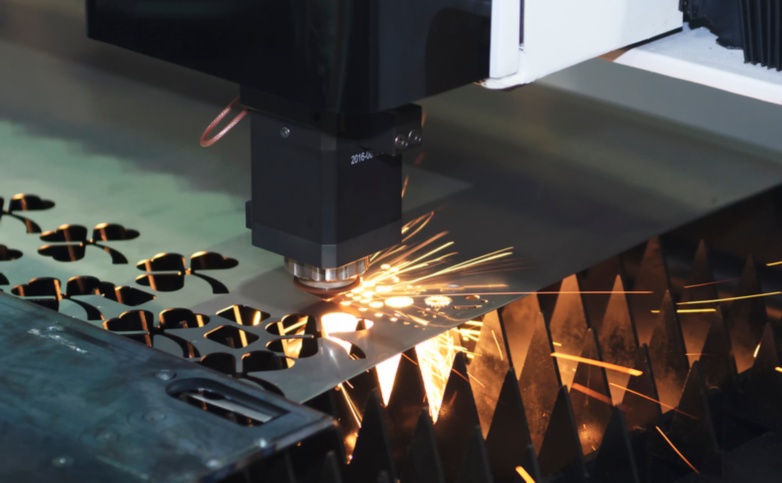

在制造業快速發展的今天，高精度和自動化成為提升生產效率的關鍵。傳統的激光切割系統雖然廣泛應用于金屬加工、電子元件和紡織品等領域，但往往依賴于人工定位或機械夾具，導致切割精度受限、材料浪費嚴重，以及生產效率低下。

為了解決這些問題，許多企業開始探索將CCD（Charge-CoupledDevice）視覺定位系統與激光切割系統進行一體化改造。CCD視覺定位技術通過高分辨率相機捕捉圖像，結合圖像處理算法，實現實時定位和校準，從而大幅提升切割的準確性和自動化水平。

本案例以一家中型金屬加工企業為例，詳細介紹了其CCD視覺定位+激光切割系統的一體化改造過程，展示了如何通過技術整合實現生產效率的飛躍。該改造不僅解決了傳統系統的痛點，還為行業提供了可復制的智能化升級方案。

案例背景

該企業主要從事精密金屬部件的生產，產品廣泛應用于汽車和航空航天領域。原有激光切割系統采用手動定位方式，操作員需預先標記切割位置，再通過機械夾具固定材料。這種方式存在多個問題：首先，人工定位誤差常導致切割偏差，平均誤差在±0.5mm以上，造成約10%的材料浪費；

其次，生產周期長，單次切割需耗時5-10分鐘進行校準，影響整體產能；最后，系統靈活性差，難以適應小批量、多品種的訂單需求。隨著市場競爭加劇，客戶對精度和交貨時間的要求越來越高，企業亟需升級現有系統。

經過調研，他們決定實施CCD視覺定位+激光切割系統的一體化改造，目標是將切割精度控制在±0.1mm以內，減少材料浪費至5%以下，并實現全自動化操作，以提升競爭力。

一體化改造方案

改造方案的核心是將CCD視覺定位系統集成到現有激光切割設備中，形成一個智能化的閉環控制系統。首先，團隊選用了高分辨率CCD相機（分辨率達500萬像素）和配套的LED光源，安裝于激光切割頭附近，確保能實時捕捉工件圖像。軟件方面，采用基于機器視覺的定位算法，通過圖像預處理、特征提取和坐標轉換，實現對工件位置的精確識別。激光切割系統則升級為數控（CNC）平臺，支持與視覺系統的數據交互。改造過程分為三個階段：硬件安裝、軟件集成和系統測試。

硬件安裝包括固定CCD相機和調整光源角度，以消除環境光干擾；軟件集成則涉及編寫定制化程序，將視覺定位數據實時傳輸至激光控制器，實現自動路徑規劃；系統測試階段通過多次試切，優化參數，確保穩定性。整個改造耗時約4周，投資成本包括設備采購和人員培訓，總計約50萬元人民幣，但預計可在一年內通過效率提升收回投資。

實施細節

在實施過程中，團隊首先對現有激光切割機進行了評估，確保其機械結構兼容視覺系統。CCD相機被安裝在可調節支架上，以覆蓋不同尺寸的工件（最大支持1m×1m范圍）。圖像處理軟件基于OpenCV庫開發，實現了實時邊緣檢測和模板匹配功能：當工件放置于工作臺時，相機捕捉圖像，軟件自動識別參考點（如孔洞或邊緣），并計算與預設坐標的偏差，進而驅動激光頭進行微調。校準過程中，團隊使用了標準測試板進行驗證，將定位誤差從原來的±0.5mm降低到±0.05mm。

此外，系統還集成了物聯網模塊，可遠程監控運行狀態和生成報告，便于維護。挑戰主要出現在初期集成階段，例如環境振動導致圖像模糊，團隊通過加裝減震裝置和優化算法得以解決。培訓操作員掌握新系統也花費了一周時間，但后續運行表明，自動化程度提高后，人力需求減少了30%。

結果與效益

改造完成后，系統運行穩定，取得了顯著效益。切割精度提升至±0.1mm以內，材料浪費率從10%降至3%，每年可節約原材料成本約20萬元。生產效率大幅提高，單次切割時間從平均8分鐘縮短到3分鐘，日均產能提升40%，滿足了更多緊急訂單需求。自動化水平增強后，操作員只需負責上料和監控，勞動強度降低，錯誤率幾乎為零。從投資回報看，初期投入50萬元，在首年即通過節約和增產實現盈利，長期預計可提升企業利潤率15%。

此外，系統的靈活性使其能快速切換不同產品線，增強了市場適應性。客戶反饋顯示，產品質量一致性提高，訂單滿意度上升，為企業贏得了更多長期合作機會。

結論

本案例展示了CCD視覺定位+激光切割系統一體化改造在提升制造業精度和效率方面的巨大潛力。通過整合視覺技術與激光切割，企業不僅解決了傳統定位問題，還實現了自動化、智能化的生產模式。這一改造方案具有可擴展性，可應用于其他行業如電子制造或醫療器械，推動產業升級。

未來，隨著人工智能和5G技術的發展，此類系統有望進一步優化，實現更高效的實時決策。總之，一體化改造是制造業邁向“工業4.0”的重要一步，企業應積極擁抱技術創新，以應對日益激烈的市場競爭。

常見問題解答（FAQ）

1.什么是CCD視覺定位，它如何與激光切割系統結合？

CCD視覺定位是一種基于電荷耦合器件（CCD）相機的圖像采集技術，通過捕捉工件圖像并利用算法分析位置信息，實現高精度定位。在與激光切割系統結合時，視覺系統實時識別工件坐標，并將數據發送至激光控制器，自動調整切割路徑，確保切割準確無誤。這種一體化設計消除了人工干預，提高了自動化水平和生產效率。

2.一體化改造的成本是多少？投資回報周期多長？

在本案例中，改造總成本約為50萬元人民幣，包括CCD相機、軟件開發和培訓費用。投資回報周期通常在1-2年，具體取決于企業規模和生產量。通過減少材料浪費、提高產能和降低人力成本，多數企業可在首年內實現成本回收，長期效益顯著。

3.改造后，切割精度能提高多少？系統穩定性如何？

改造后，切割精度從原來的±0.5mm提升至±0.1mm以內，誤差減少80%以上。系統穩定性通過多次測試驗證，采用冗余設計和實時監控，故障率極低。日常維護簡單，只需定期清潔相機鏡頭和校準軟件，即可保證長期穩定運行。

4.這種改造是否適用于所有類型的激光切割設備？

是的，一體化改造具有較高的兼容性，可適配多數數控激光切割系統，包括光纖激光和CO2激光類型。關鍵是根據設備規格定制視覺組件和軟件接口。建議在改造前進行專業評估，以確保硬件和軟件的匹配性，避免不必要的調整。

5.改造過程中會遇到哪些常見挑戰？如何解決？

常見挑戰包括環境干擾（如光線變化或振動）、軟件集成復雜性和操作員培訓問題。解決方案包括：使用抗干擾光源和減震裝置、采用模塊化軟件設計便于集成，以及提供實操培訓課程。提前規劃測試階段，能有效降低風險，確保改造順利實施。
